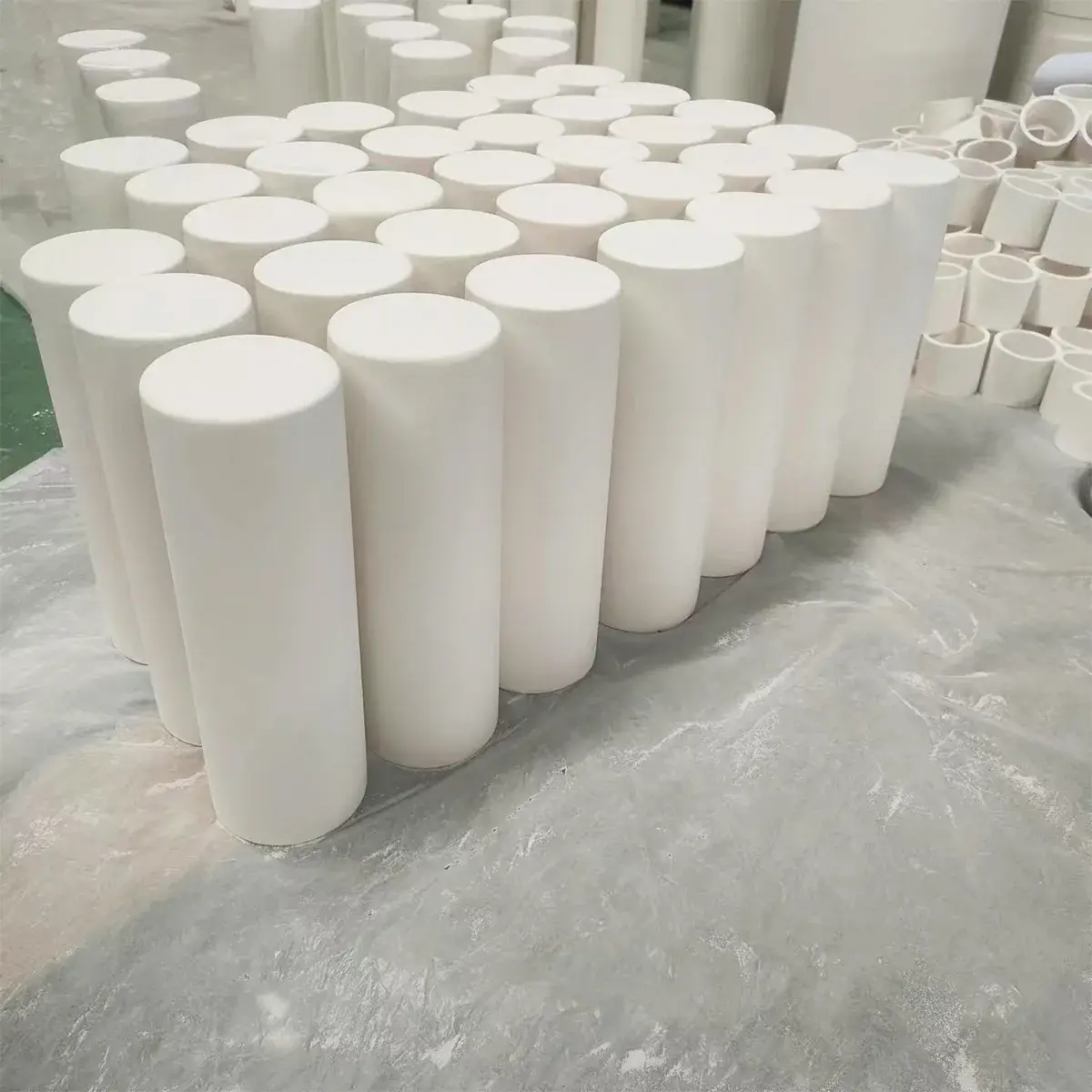

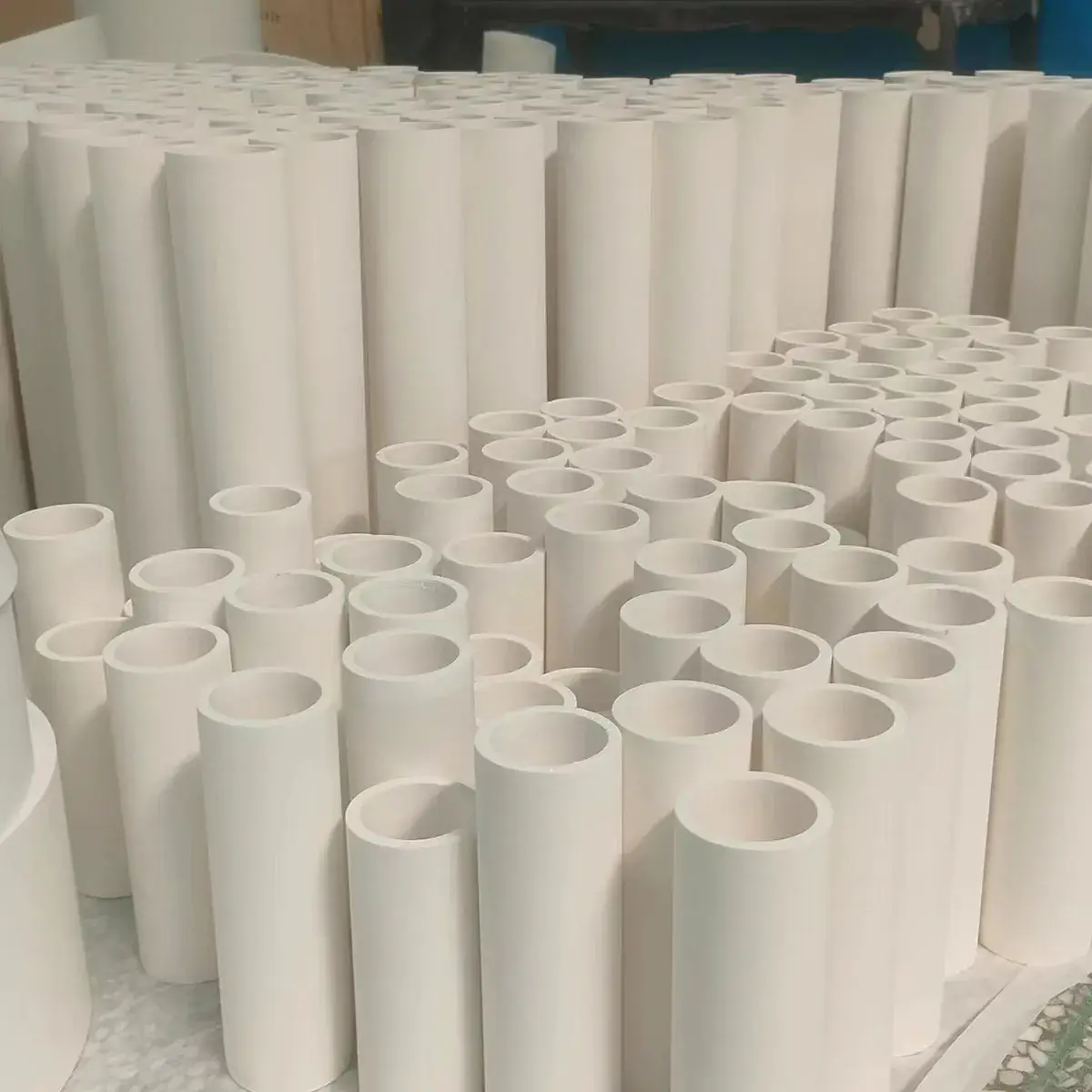

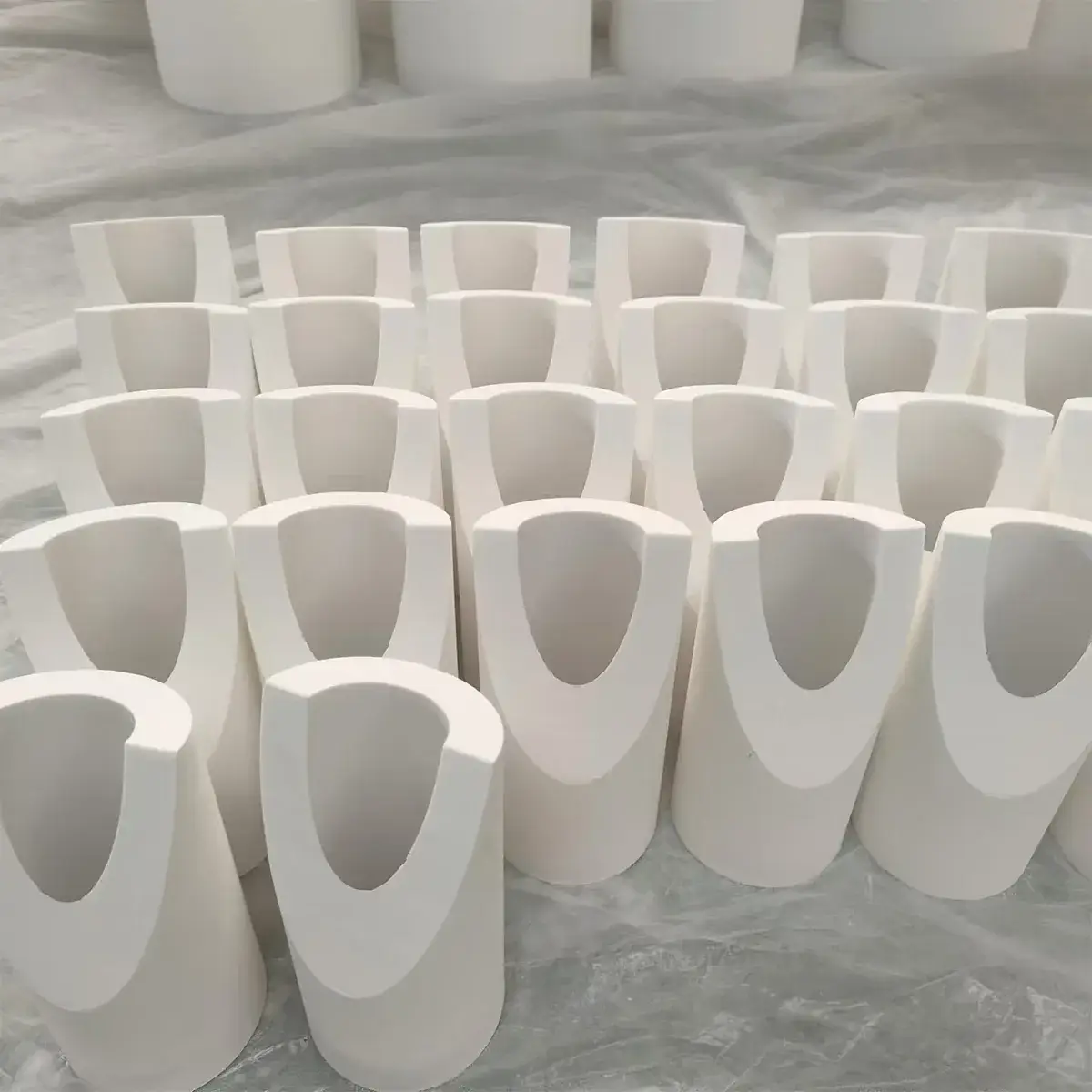

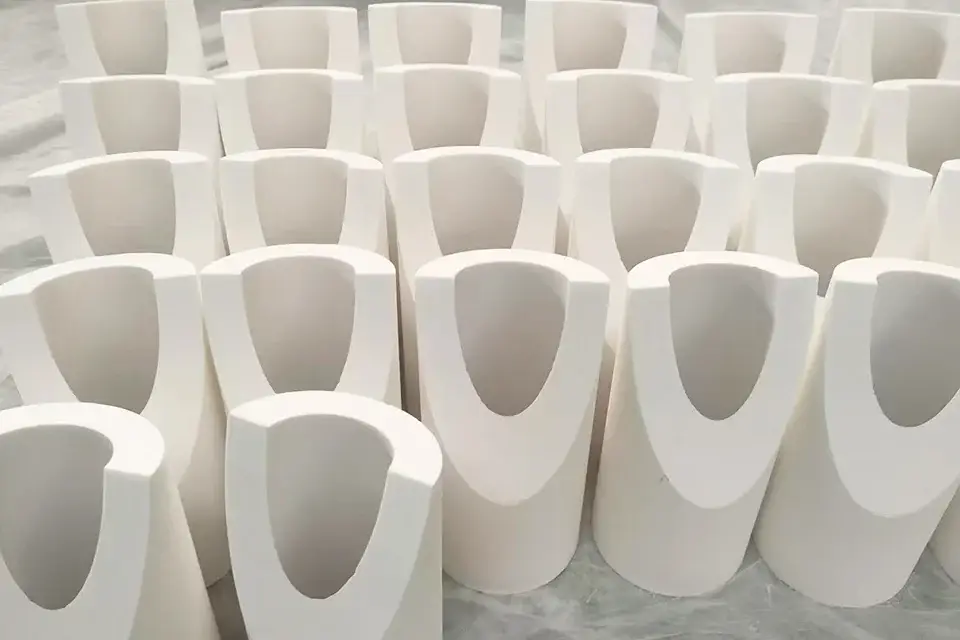

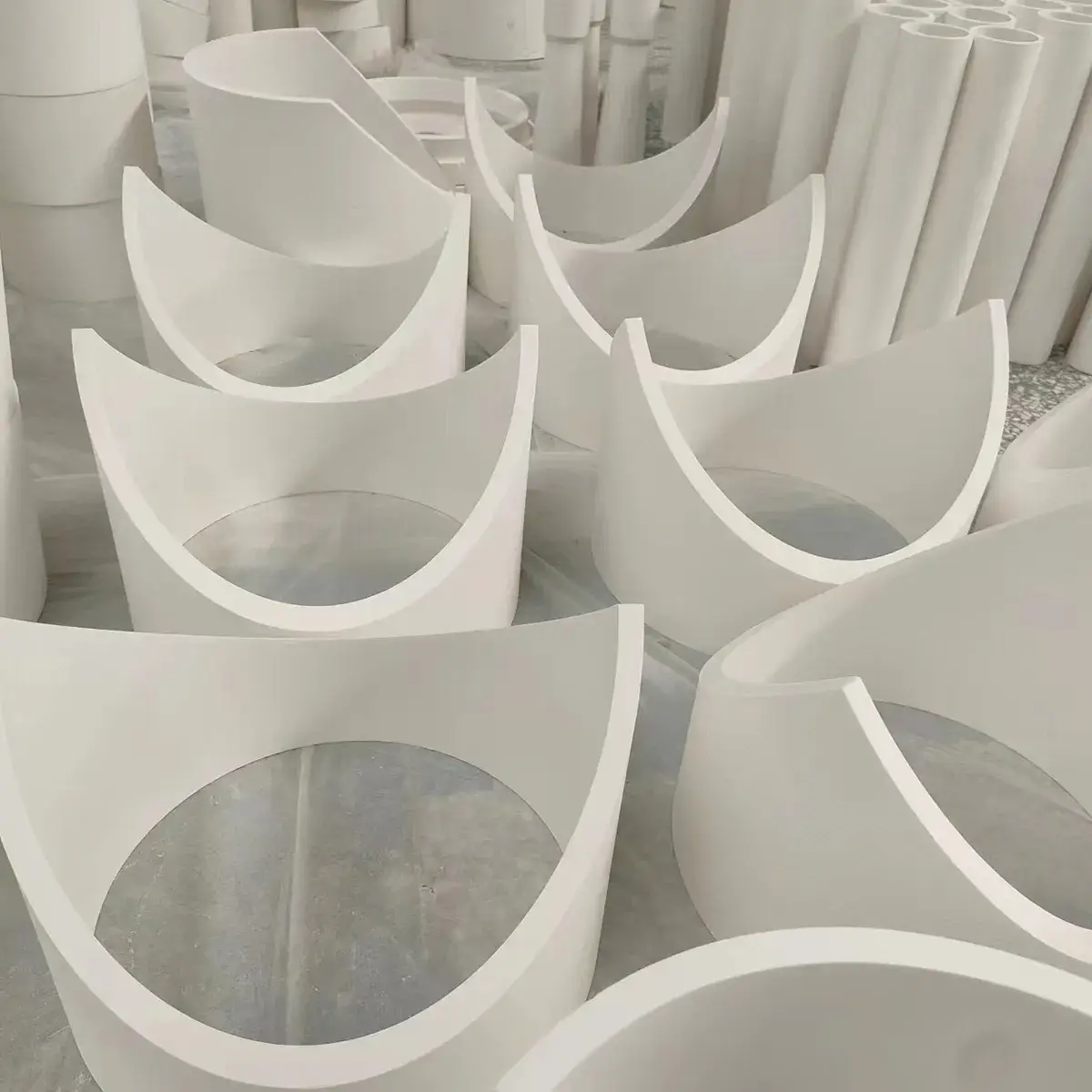

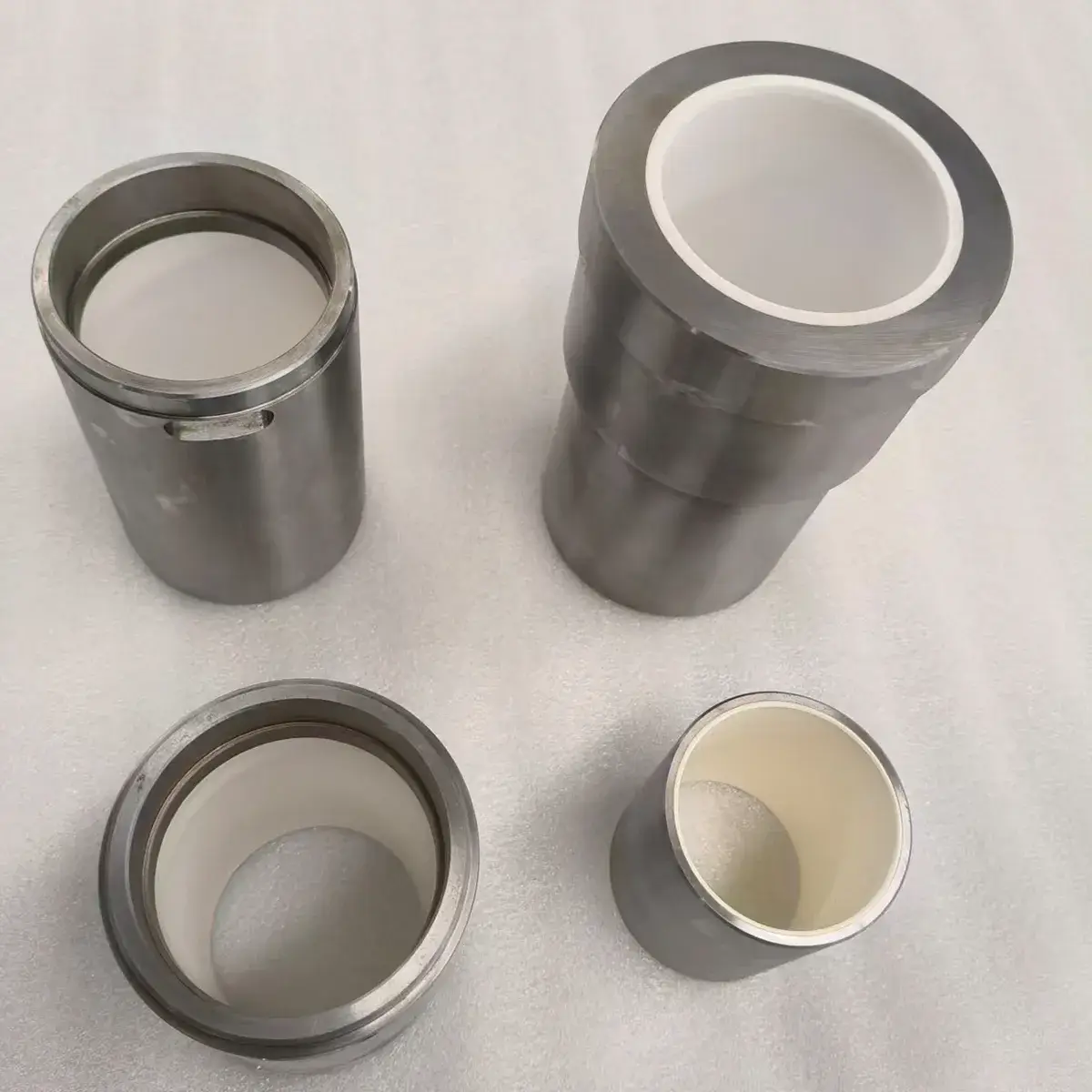

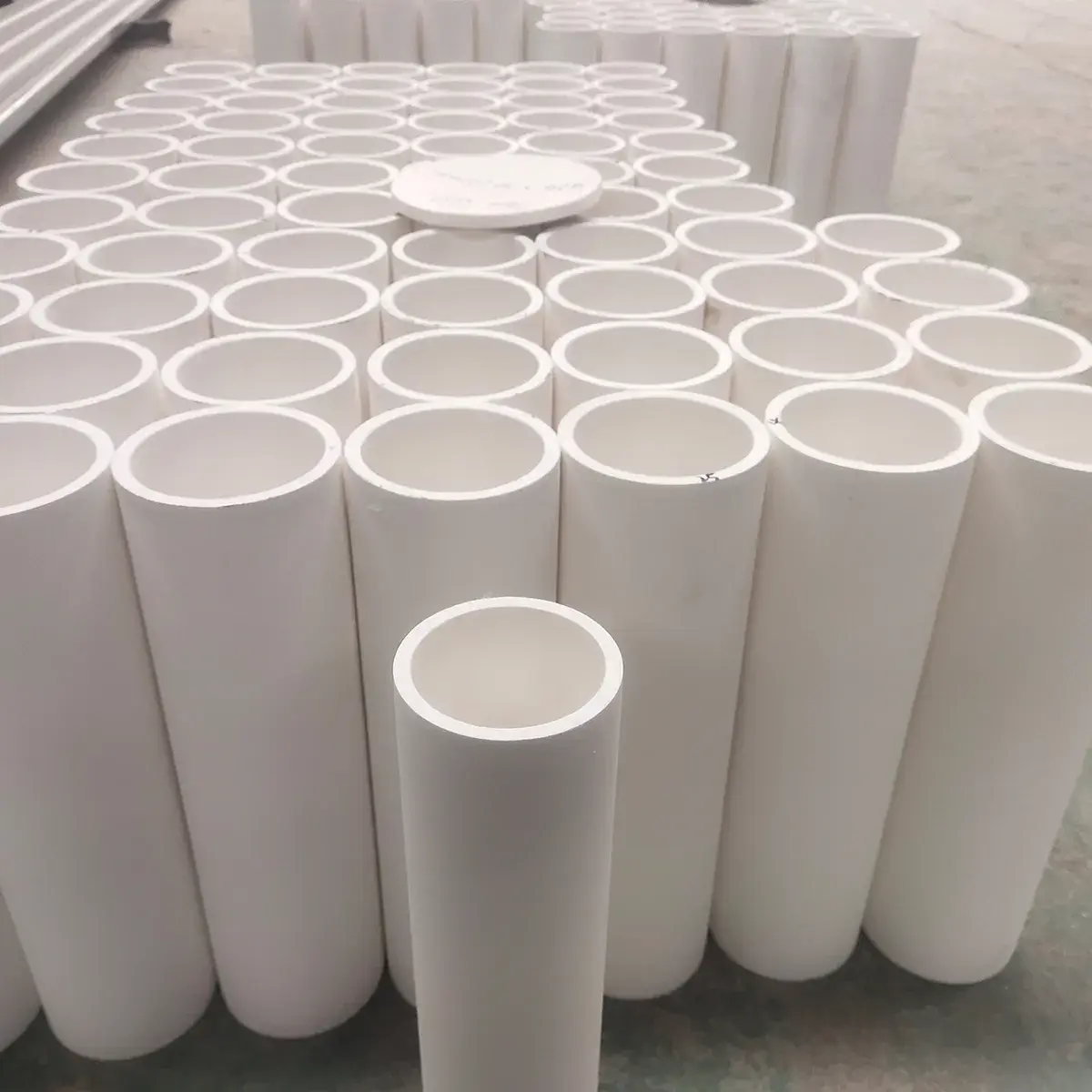

Керамические футеровочные трубки
Особенности материала
- Высокая износостойкость: керамика обладает высокой твердостью и устойчивостью к воздействию абразивных частиц, что позволяет снизить частоту технического обслуживания оборудования.
- Устойчивость к термическому воздействию: керамические материалы с легкостью выдерживают эрозионное воздействие горячих газов и высокие температуры.
- Коррозионная стойкость: керамические трубки отличаются высокой химической стабильностью и устойчивы к воздействию большинства кислот, щелочей и солей.
- Низкий коэффициент теплового расширения: керамика слабо подвержена расширению или сужению в ходе температурных колебаний, что позволяет точнее сохранять зазор между футеровочной трубкой и металлической трубой, а также дополнительно снижать утечки среды.
Смотреть видео
Технические характеристики стандартных трубок
(Ниже приведены стандартные варианты исполнения. Также возможно изготовление керамических труб по индивидуальным чертежам заказчика)
| Наружный диаметр стальной трубы, мм | Толщина стенок стальной трубы, мм | Диаметр керамической футеровки, мм | Толщина керамической футеровки, мм | Типоразмер фланца |
|---|---|---|---|---|
| |
2 | 34 | 4 | DN40 |
| |
2 | 40 | 4.5 | DN40/DN50 |
| |
2 | 48.5 | 4 | DN50 |
| |
3 | 50 | 5 | DN50 |
| |
3 | 50 | 7 | DN65 |
| |
2 | 55 | 5 | DN65 |
| |
3 | 62 | 5 | DN65 |
| |
3 | 65 | 6 | DN65/DN80 |
| |
3 | 68 | 5 | DN80 |
| |
3 | 70 | 5 | DN80 |
| |
3 | 76 | 7 | DN80/DN100 |
| |
3 | 80 | 6 | DN80/DN100 |
| |
4 | 80 | 6 | DN80/DN100 |
| |
3 | 90 | 6 | DN80/DN100 |
| |
4 | 100 | 6 | DN100/DN125 |
| |
3 | 125 | 8 | DN125/DN150 |
| |
4 | 125 | 8 | DN125/DN150 |
| |
3 | 150 | 9 | DN150 |
| |
4 | 180 | 11 | DN200 |
| |
5 | 200 | 13 | DN200/DN250 |
| |
4 | 210 | 10 | DN200/DN250 |
| |
5 | 250 | 13 | DN250 |
| |
6 | 300 | 13 | DN300 |
| |
6 | 350 | 15 | DN350 |
| |
6 | 400 | 15 | DN400 |
| |
8 | 450 | 20 | DN450 |
| |
8 | 500 | 20 | DN500 |
Длина (L): 100–3000 мм, возможно изготовление по индивидуальным размерам
Материалы стальной трубы и фланцев: SUS304/SUS316/Q235
Типы фланцев: фиксированные/свободные/нестандартные
Материалы стальной трубы и фланцев: SUS304/SUS316/Q235
Типы фланцев: фиксированные/свободные/нестандартные
Материалы керамической футеровки
Керамика 92%: содержание Al₂O₃≥92%, белого цвета
Керамика 95%: содержание Al₂O₃≥95%, серовато-белый цвет
Керамика 99%: содержание Al₂O₃≥99%, светловато-желтого оттенка
Керамика 92%: содержание Al₂O₃≥92%, белого цвета
Керамика 95%: содержание Al₂O₃≥95%, серовато-белый цвет
Керамика 99%: содержание Al₂O₃≥99%, светловато-желтого оттенка
Обработка наружной поверхности: пескоструйная обработка кварцевым песком/полировка/нанесение антикоррозионного лакокрасочного покрытия
Обработка наружной поверхности подающей трубы (вставной трубы внутри бункера): напыление покрытия ETFE/нанесение покрытия из алюмооксидной керамики
Обработка наружной поверхности подающей трубы (вставной трубы внутри бункера): напыление покрытия ETFE/нанесение покрытия из алюмооксидной керамики
